戈兰迪：如何选择好台面
在现代家居装饰中，厨房已经不再是单纯煮菜做饭的场所，而是时尚家居的一个重要组成部分，同时也是主人家品位的一种体现。在厨房里我们接触最多的是厨房台面，厨房台面是厨房的一个重要篇幅。我们总是希望台面既美观能突显自己的品位和个性，又希望它是易清洁打理，并且抗开裂使用起来放心，这也是我们要求的好台面了。
那么，好台面的标准是什么,消费者在选购台面的时候需要注意哪些方面呢？
下面我们就来分析目前市场上比较流行的两种橱柜台面：石英石台面和人造石台面。
一、人造石台面篇
人造石实体面材（下面简称人造石）作为主流台面，市面上的产品质量也是参差不齐，市场上各种牌子的人造石多如牛毛，有的作坊式小厂，既无良好的设备，也没有实验仪器，检验手段，因此很难认真执行工艺，也没有提高产品质量的能力，生产出的产品质量可想而知。有些厂家为了降低成本、短时间内靠低价提高销量而以次充好，采用低档或者劣质原料。那么如何才能选择到好人造石台面呢，人造石好台面的标准是什么？
人造石实体面材定义
2013年9月1日颁布实施新的《人造石》行业标准JC/T908-2013对人造石实体面材的定义：以甲基丙烯酸甲酯（MMA：俗称亚克力）或不饱和聚酯树脂（UPR）为基体，主要由氢氧化铝为填料，加入颜料及其他辅助剂，经浇注成型或模压成型的人造石，学名为矿物填充型高分子复合材料，简称实体面材。从定义我们可以看出，人造石实体面材主要是以氢氧化铝为填料，从另外一个侧面说明了新标准对人造石实体面材有了更高的要求，钙粉板外观通透度、耐污性能、力学性能、化学性能、阻燃性等均比铝粉板要差，终究满足不了日益成熟的市场和消费者的需求，更不用说人造石异形制作和应用。
新标准对人造石（实体面材）要求
新标准对人造石（实体面材）在外观质量方面要求色泽均匀一致，不得有明显色差；产品表面不得有气孔；杂质≤0.5mm。巴氏硬度要求PMMA类≥60；抗冲击性≥4.0KJ/m²；落球冲击A级品450g钢球不低于2000mm，板材不破损，B级品450g钢球不低于1200mm，板材不破损；弯曲强度≥40MPa，弹性模量≥6.5GPa；耐磨性≤0.6g；线性热膨胀系数≤5.0*10-5C-1；耐污染性≤64，当单个污染值﹥4时，最大污迹深度0.12mm；耐燃烧性能氧指数≥40；耐化学品性，表面无明显损伤；耐高温，表面无破裂、裂纹或起泡等现象，可修复至原状。
旧标准落球实验要求“225g钢球落差610mm冲击后无破裂或碎片”，相比之下新标准提高到“450g钢球落差1200mm冲击后无破裂或碎片”，也就是对板材的抗冲击抗开裂方面有了更高的要求。
支招：消费者选购人造石台面
消费者在选择台面时候，首先可以检查产品有无质量体系认证、质检报告、防伪等。
一个有实力并着力长远发展的品牌，非常重视产品的研发，不管是工艺还是质量的提升，不断的研发和验证，是必经之路。戈兰迪就是这样一个十分重视技术创新的企业，为做到产品和技术领先，先后创建了戈兰迪技术研发中心、中国人造石加工培训中心，中国人造石色彩研发基地等研发和服务机构。
戈兰迪技术中心目前已成为国内人造石行业人数最多、设备最齐全、面积最大、成果最多的专业研发机构。在这里，进行新产品和技术的研发、配方改良、工艺改进；来料检测：对供应商提供的原料进行来料检测，保证原料质量；产品质量检测，实时跟踪产品质量及稳定性。
戈兰迪产品检测体现高品质
依据《人造石》新标准检测，戈兰迪产品达到以下要求：外观质量方面色泽均匀一致，无明显色差；产品表面无气孔；杂质（净色版正面）≥0.3mm杂质不可有，0.2mm～0.3mm的杂质在检查面积直径为300mm的圆内不允许超过2个，≤0.2mm的杂质在检查面积直径为300mm的圆内不允许超过10个（出厂要求）；巴氏硬度PMMA为65（A级）；抗冲击性为4.02KJ/m2；吸水率是0.081；450g钢球不低于2000mm，板材不破损（A级）；弯曲强度为45.4MPa，弹性模量为10.2GPa；耐磨性﹤0.6g；热膨胀系数≤4.0*10-5C-1；色牢度及老化性能方面则是未变黄（紫外老化）；放射性防护分类控制为0；耐污染性为52（最大污迹深度0.05mm）；耐燃烧性能氧指数为70.8；耐化学品性，表面无明显损伤；耐高温，表面无破裂、裂纹、起泡、变色等现象。

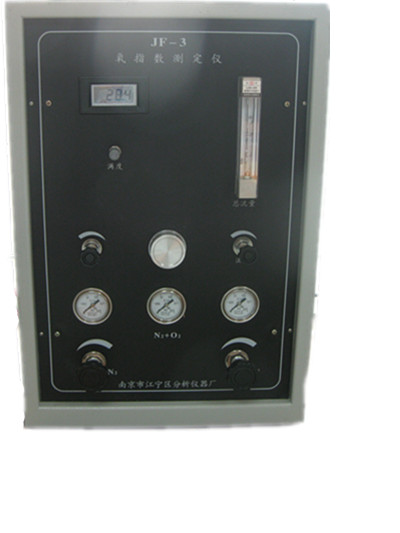

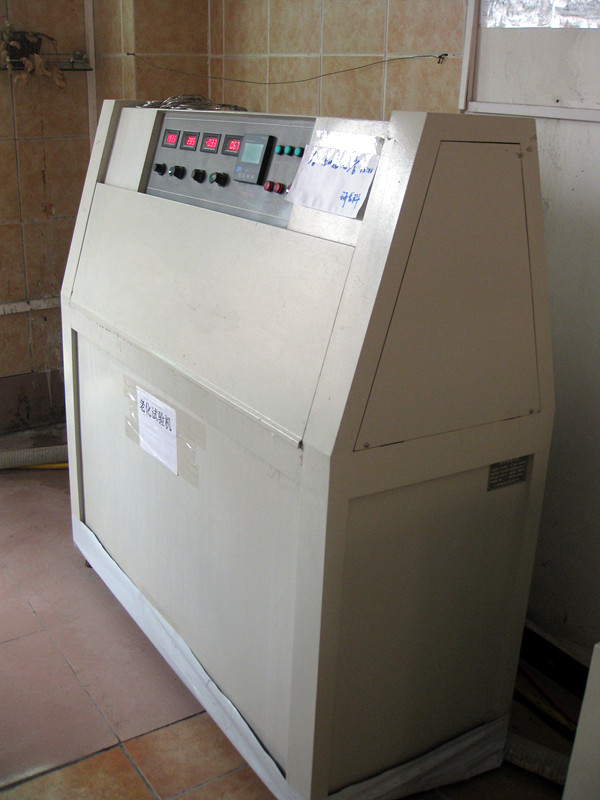

冲击韧性测试仪器及落球试验机、弯曲弹性模量与拉伸测试、吸水率测试仪和老化试验仪、冷热水冲击试验仪、氧指数测定仪和阻燃测试仪等测试人造石各种性能的仪器，也为戈兰迪人造石产品质量提升提供了依据，结合其他精密仪器的使用，能研发更好的工艺和配方，从而提升产品性能和质量，包括人造石的耐污防渗透、抗开裂、耐高温等性能。当然人造石实体面材的无缝拼接性和可塑性是石英石和其他装饰材料无可比拟的，这些性能也使人造石作为台面及其他装饰应用有着得显著优势。
实验测试戈兰迪石英石出色表现
通过几个实验也测试出了戈兰迪石英石作为好台面的出色表现。
实验1：抗污实验
通过两组对比实验显示，戈兰迪石英石相比其他石英石，具有更强更持久的抗污功能。采用纳米材料及技术，填补材料分子间隙，形成荷叶效应，致密无孔，可以对抗彩笔、墨水、鞋油、汞溴红溶液、润滑油、油垢、机油等及茶包、老抽、番茄汁、花生油、陈醋、料酒等多种生活用品和厨房用品产生的污染，易于清洁打理。
实验2：抗开裂实验
用450g钢球，250mm*250mm*15mm样板做落球冲击试验（冲击强度），测试结果是钢球连续20次从2000mm高处自由落下冲击，戈兰迪石英石没有丝毫损伤。根据新标准要求，实验结果证明戈兰迪石英石抗冲击韧性高，抗开裂性能远高于国家标准。
实验3：弹力破坏器测试（抗冲抗疲劳）
在样板250mm*250mm*15mm，弹力破坏器平放最大角度弹击进行测试，发现普通石英石，一次被弹击之后就开裂，即使是25mm厚的板材也难逃一劫，戈兰迪抗裂石英石却毫发无损，可见戈兰迪石英石的高冲击韧性！
实验4：台面冷热水冲击试验（冷热收缩力）
石英石橱柜台面模拟，5℃/95℃冷热水15s交替冲击5000次。
冷热水交替冲击普通石英石台面1874次时，拐角出现5-6mm长裂纹，并且冲击处受损、玻璃颗粒大量脱落。而抗裂石英石台面，被冷热水交替冲击5000次无开裂，玻璃颗粒基本无脱落。试验证明，戈兰迪抗裂石英石冷热收缩应力小，抵抗热胀冷缩能力强！大部分的台面开裂案例，开裂的部位集中在炉灶口和水槽口，而这些部位都是台面接受冷热交替冲击最多的地方，热胀冷缩带来的内应力对这台面造成了破坏,因此，戈兰迪石英石能有效抵抗冷热交替带来的开裂。
戈兰迪石英石不仅耐污抗开裂，色彩丰富、色泽饱满，而且风格多样，能与各种橱柜和厨房风格完美搭配，自然田园风格、复古风格、现代简欧风格等，不管是搭配实木还是亚克力或烤漆门板，都一样典雅时尚，自然大方，彰显主人个性与品位。
易清洁、抗开裂，美观大方，这就是好台面的标准。
支招：消费者选购石英石台面
上面我们主要介绍石英石好台面的标准和性能。下面给大家总结了在购买过程中如何通过几点来选择好台面。
1.硬度：人造石英石石英砂含量在93%以上，劣质产品树脂含量过高。用刀子之类的硬物刮石英石台面，优质的石英石板材不会被刮伤。
2.耐高温性：可以用烟头直接烫石英石板材表面，但烟头烁烧不会在优质的石英石版面留下任何痕迹。
3.抗腐蚀性：优质石英石不掺杂大理石或者花岗岩粉末，这些矿物有碳酸钙成分，用一定比例的酸滴在石英石板材表面，优质石英石板材无反应。
4.板材抗污性能：劣质石英石抗污性能较差，酱油、醋等停留在石英石台面上一天内可能就渗入台面难以清洁。购买台面时用水性笔在石英石上留下划痕，优质石英石只需用抹布轻轻一抹就恢复光亮如新，完全不留痕迹。目前戈兰迪公司石英石抗污技术领先，形成荷叶效应，具有高耐污性。
5.重视板材抗裂性能：由于石英石板材石英砂含量在93%以上，硬度高，同时脆性高、韧性低，当材料无法承受热胀冷缩带来的内应力时就会出现开裂。因此，要选择抗裂性能高的石英石。戈兰迪抗裂石英石具有高耐冲击、高韧性、断裂伸长率等物理性能，在不改变硬度和厚度情况下，整体抗裂性能提升数百倍。
6.质感、花色与厨房整体搭配很重要：从板材的质感来看，石英石质感接近于天然石，质量差的石英石外观塑料感强。优质的石英石色泽饱和圆润，色彩亮丽，颗粒均匀，尤其是复色板，花色均匀流畅清晰。选择花色时要考虑台面与厨房门板颜色、地板花纹及其他空间的整体风格搭配。
7.台面加工工艺：选购橱柜时，看橱柜样版台面，好的加工工艺，接驳处处理得非常完美，几乎没有接驳缝。不合格的加工会导致台面开裂，加工工艺粗糙也影响台面的美观度。
